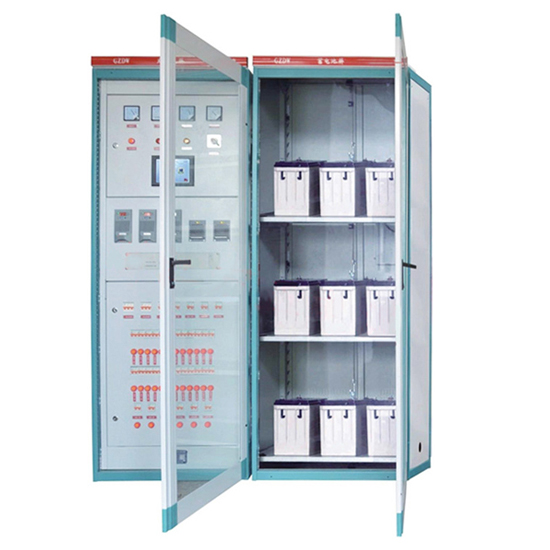

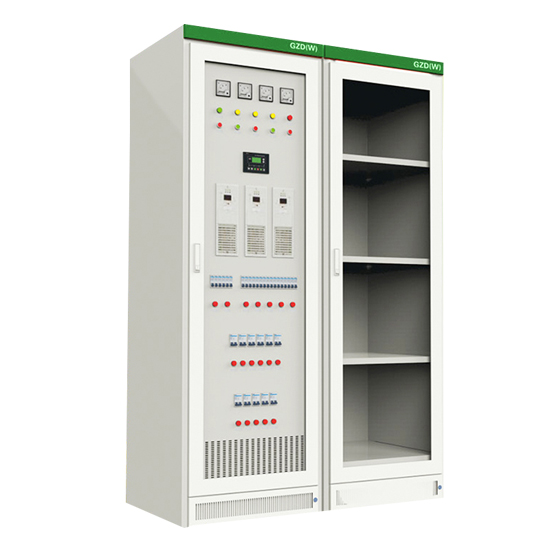

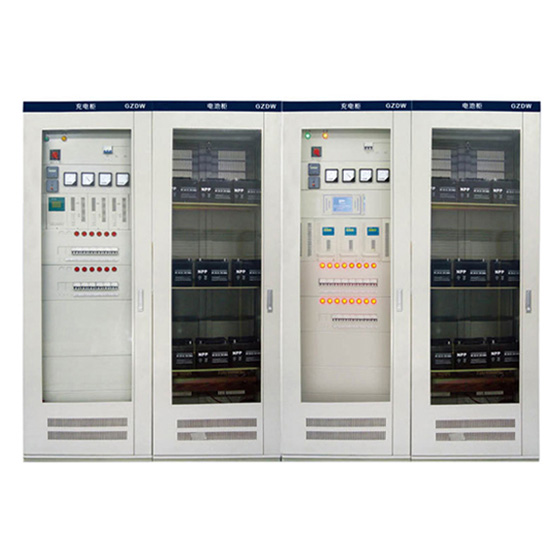

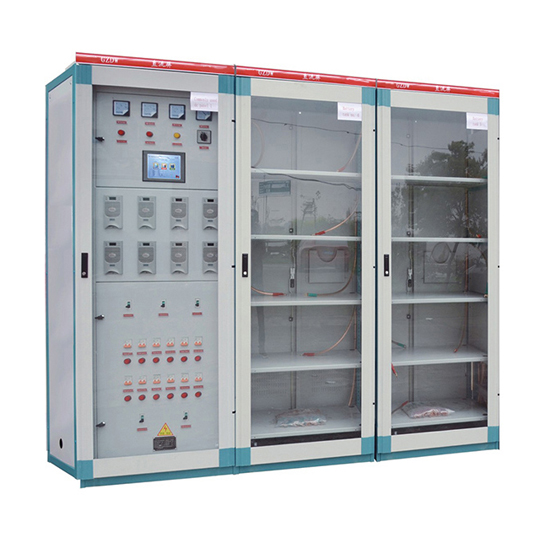

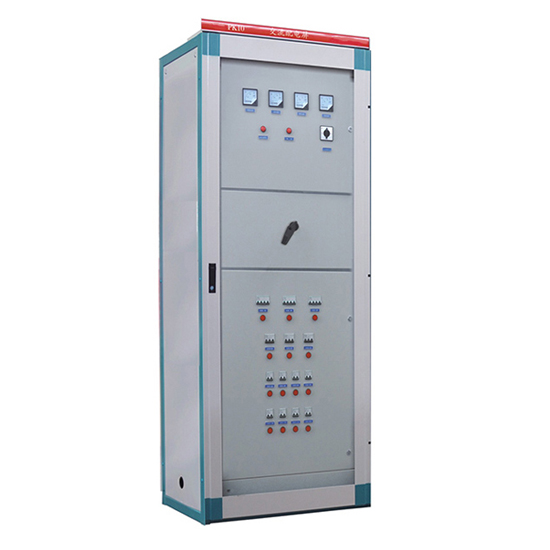

GZDW系列直流電源柜適用于10～500kV變電站、發電廠和高層建筑、住宅小區等的配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置等的操作、控制電源和事故照明電源。同時也可應用于其它需要直流電源的場所。本產品符合GB/T8456-1996《低壓直流成套開關設備》的規定。

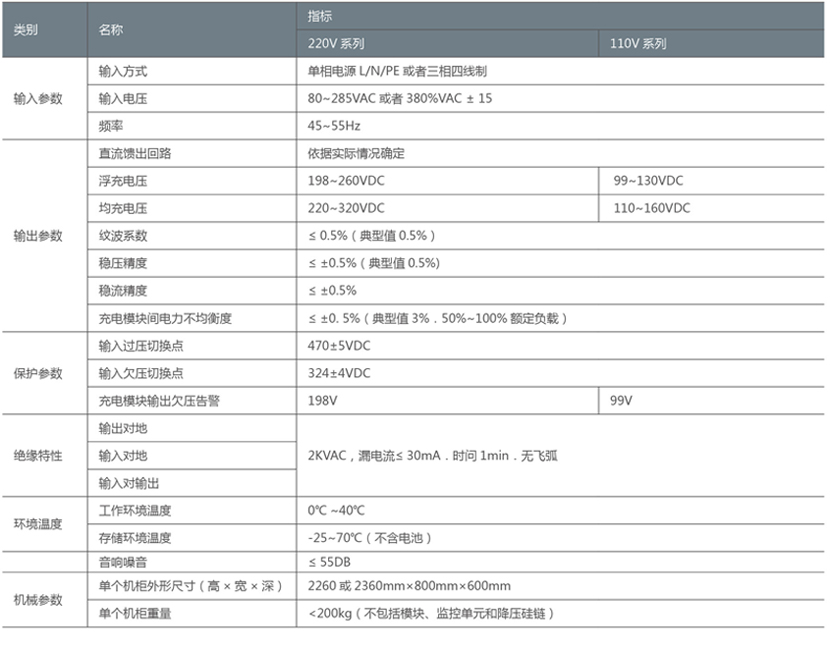

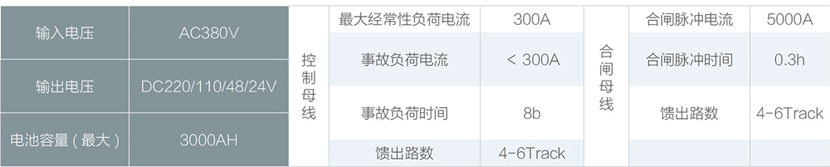

1) 工作電源：AC320V~420V 試機電源：AC320V~420V 50Hz±10%

2) 工作環境溫度 ：0℃~45℃

3) 空氣相對濕度 ：≤85RH

4) 運行場所：無強烈振動和沖動、無嚴重塵埃、無腐蝕性氣體、無導電性和爆炸性介質、通風良好。

5) 部適用范圍：DC110V系統，DC220V系統均能滿足使用。

6）直流系統監控模塊直流屏多功能集中監控模塊是自行開發，全數字化控制、保護、管理、測量的新型直流監控裝置。裝置硬件高度集成化，采用單板結構（All in one），內含絕緣監察、電池檢測、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔符合用戶使用習慣。

說明：

本說明書的參數設置均以220V系統為例，110V系統參數作相應調整3系統配置直流電源系統由多功能監控模塊，高頻開關充電模塊，電池模塊、直流饋出等幾部分組成。

高可靠性

采用開關電源的模塊化設計，N+1熱備份。

充電模塊可以帶電熱插拔，平均維護時間大幅度減少。

動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。

硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于5%。

可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r監測系統絕緣情況，確保系統和人身安全。

系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證。

高智能化

監控模塊采用大屏幕液晶漢字顯示，聲光告警。

可通過監控模塊進行系統各個部分的參數設置。模塊具有平滑調節輸出電壓和電流的功能，具備電池充電溫度補償功能。

具有多個擴展通訊口，可以接入多種外部智能設備（如電池測試儀、絕緣監測裝置等）。

現代電力電子與計算機網絡技術相結合，提供對電源系統的“遙測、遙控、遙信、遙調”的支持，實現無人值守。蓄電池自支管理及保護，實時自動檢測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能能控制，設有電池過欠壓和充電過流聲光告警。系統采用監控裝置內置絕緣監察、電池檢測、接地選線、電池活化、硅鏈調壓、中央信號等功能單元，大大方便用戶使用；

系統采用獨有的“一線通”接線技術，大大方便大容量直流系統的屏內接線，方便用戶維護。

1.電模塊采用自然冷卻方式，平均無故障時間大幅提高，而且可用于環境相對惡劣的場所；

2.充電模塊可帶電插拔，平均維修時間大幅減少；

3.采用國際新軟開關技術，主要器件采用高質量的名牌產品；

4.硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于±5%

5.可靠的防雷和高度的電氣絕緣防護措施，絕緣監測裝置實時監測系統絕緣情況，確保系統和人身安全；

6.監控模塊采用大屏幕液晶觸摸屏顯示，真人語音告警；

7.監控程序采用面向?qū)ο蟮脑O(shè)計思想,模塊化編程,有利于程序維護與升級；
