光伏并網箱適用于戶用和工商業光伏發電系統，地面集中式、地面組串式、地面分布式等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流2000A的

配電系統，功率可接入130KW的逆變器,做為動力、照明及配電設備的電能轉換、分配與控制之用。滿足客戶定制化需要。

光伏并網箱是用于在用戶場地附近建設的光伏電站，運行方式以用戶側自發自用、多余電量上網；

為了限度的保護系統安全運行，確保逆變器與市電電網的安全協調，提高系統可靠性及電能計量而設計的光伏并網配電箱。

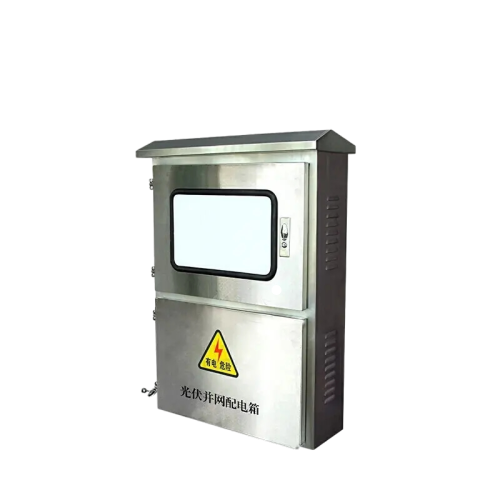

1.采用有金屬箱體采用武鋼生產的冷軋鋼板或不銹鋼板材料，箱體的防護等級達到 IP54 以上，適用于戶外安裝

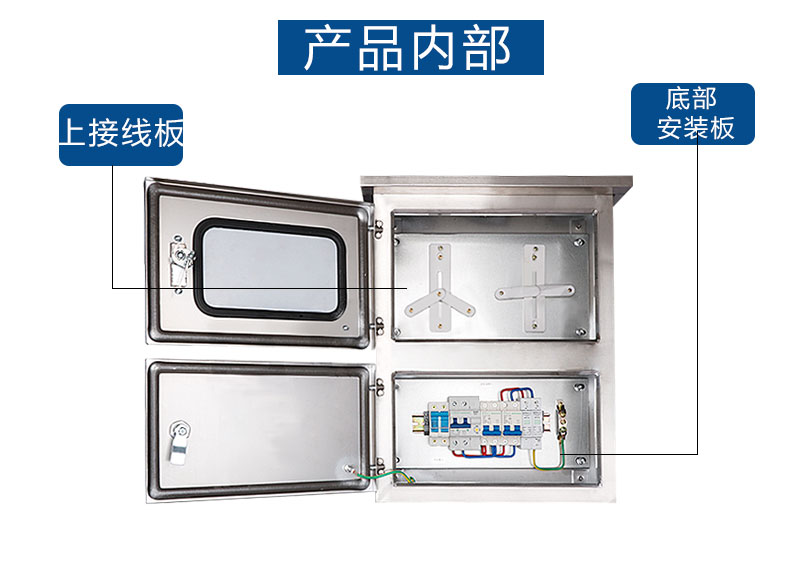

2.箱體采用上下 3 層設計，頂層設計為箱體的帽檐，防止下雨有雨水進入箱體；中間層設計為光伏計量電表，通過透明的玻璃板可觀察到電表上的各類數據，并在門鎖上設計有封簽接口；底層設計為控制及保護區域，方便維護人員維護檢修

3.箱體的電網進線孔設計可從底部進線或側邊進線，側邊進線時安裝 IP66 防水接頭，保證箱體的防護等級

4.箱體的逆變器進線孔設計在底部，方便現場直接接線

5.箱體內的隔離開關采用知名品牌，并具有斷開明顯的斷點，設計容量為逆變器最大輸出電流的 1.5 倍以上

6.箱體內設計有光伏過欠壓保護裝置及電壓恢復重合保護裝置，該產品除了失壓保護外，還可對電網電壓不穩定進行保護

7.箱體設計有防雷浪涌保護，浪涌保護器的標準最大放電電流為 40KA，在雷雨頻發地區可選用更大的防雷浪涌保護器，最大放電電流可達 100KA

8.箱體設計有過電流保護斷路器，保證系統出現過載和短路時，斷路器能可靠的分?jǐn)?/span>

9.箱體內部的安裝板可根據客戶要求配置環氧樹脂絕緣板，絕緣板的厚度至少 5mm 以上

10.可根據客戶要求配置防孤島裝置
