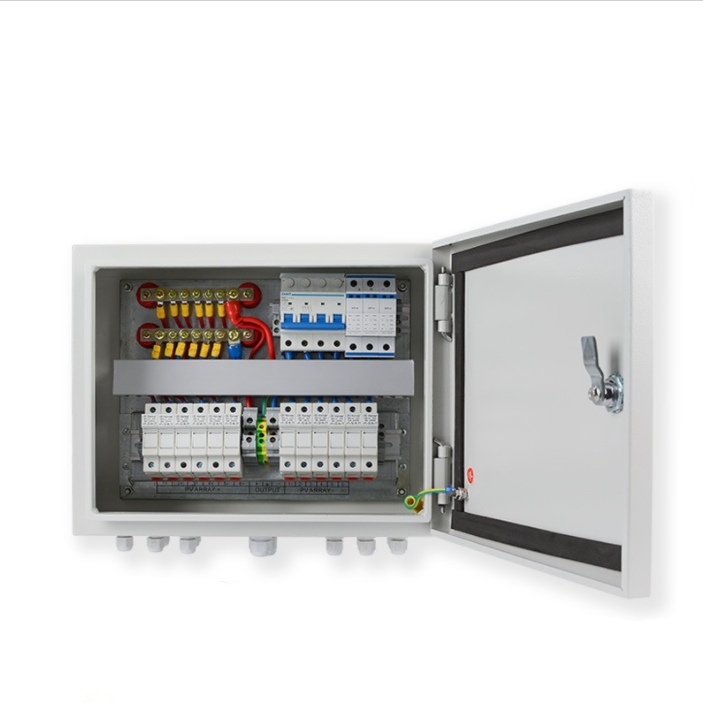

匯流箱在光伏發電系統中是保證光伏組件有序連接和匯流功能的接線裝置。該裝置能夠保障光伏系統在維護、檢查時易于切斷電路，當光伏系統發生故障時減小停電的范圍

直流匯流箱一般用于中大型光伏發電系統中，用戶將一定數量、相同規格的光伏組件串聯起來，組成一個個光伏陣列，然后再將若干個光伏陣列并聯接入光伏匯流箱，把光伏陣列的多路輸出電纜集中輸入、分組連接，不僅使連線井然有序，而且便于分組檢查、維護，當光伏組件陣列局部發生故障時，可以局部分離檢修，不影響整體發電系統的連接工作。

1.光伏交流匯流箱采用組串式逆變器的光伏發電系統，安裝于逆變器交流輸出側和并網點/負載之間。

2.內部配置有輸入斷路器、輸出斷路器、交流防雷器，可選配智能監控儀表（監測系統電壓，電流，功率，電能等信號）

3.主要作用：匯流多個逆變器的輸出電流，同時保護逆變器免受到來自交流并網側/負載的危害，作為逆變器輸出斷開點，提高系統的安全性，保護安裝維護人員的安全性。

1.匯流箱的按照位置應充分考慮到其外形尺寸及重量

2.匯流箱的安裝環境溫度應在～25℃`+60℃之間，相對濕度在0～95%之間

3.匯流箱應安裝在干燥、通風良好、防塵的地方

4.進出線型式及安裝方式：鎧裝電纜下進下出，室外光伏組件支架后立柱懸掛安裝。

5.避免安裝在太陽直射的地方，否則過高的溫度會減少系統發電量，還可能影響匯流箱的使用壽命

6.為了更好的散熱且方便日常維護，安裝匯流箱的四個方向保持足夠的空間
